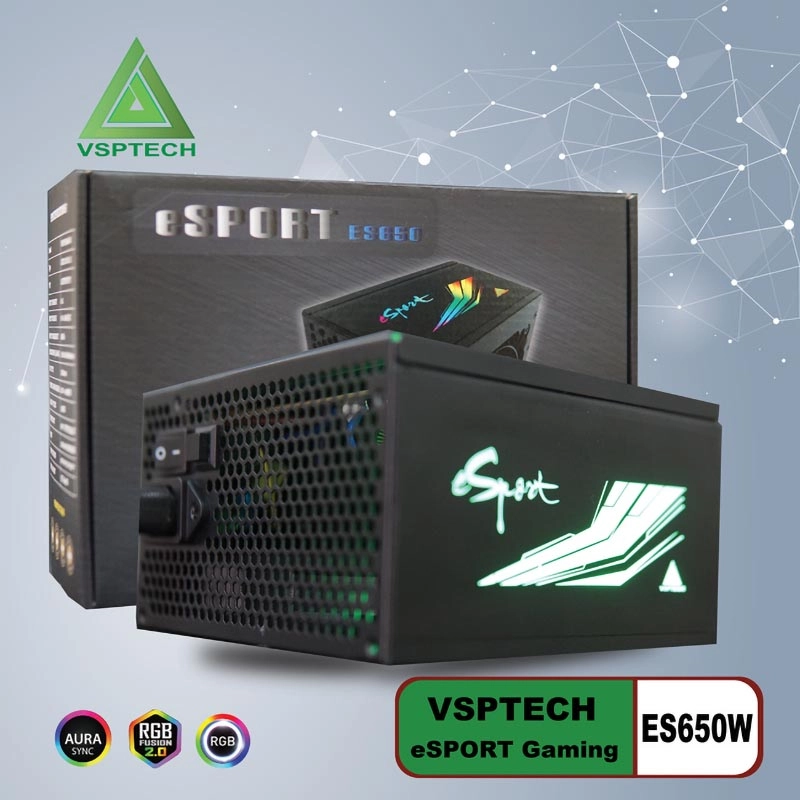

Nguồn máy tính VSP ES650W eSPORT Gaming 650W Led RGB SYNC

Đáp ứng nhu cầu hiệu năng cao, trang trí mod case gaming cho các fan độ mod cần nguồn công suất thực để nâng cao hiệu suất và an toàn hệ thống, VSP giới thiệu đến dòng sản bộ phẩm nguồn máy tính ES650W – 80Plus.

Thuộc phân khúc gaming hiệu năng cao và  chất lượng ES650W là dòng sản phẩm eSport Gaming của công Ty VSP, với thiết kế tổng quan chuẩn ATX, công suất 650W đạt chuẩn 80 Plus và Active PFC Panel LED light RGB với công tắc control chuyển đổi các chế độ LED light cùng với jack cắm 3 chân syn đồng bộ các các chuẩn LED ARGB, aura sync.

Hộp và phụ kiện

• ES650W có vỏ bên ngoài sơn phủ màu đen, phụ kiện kèm theo bộ 3 ốc bắt nguồn vào case + dây rút và dây cấp nguồn.

• Mặt trên được trang bị 1 fan 120mm

Mặt trên quạt 120mm với logo VSPTECH

PANEL LED RGB thích hợp cho mod case, được trang bị hệ thống panel LED hông slide A và đi kèm là cáp 4 pin syn đồng bộ main, aura. Ngoài ra mặt sau được trang bị 1 công tắc để điều chỉnh thay đổi các chế độ hiển thị led.

Hệ thống cáp của eSport 650W là dạng bẹ đen mểm, gồm có:
1x 24pin Mainboard (60cm)
1x 4+4pin ATX12V (65cm)
2x 6+2pin PCIex (50cm)
5x SATA (45cm+)
2x ATA (45cm+)
1x cáp Addressable RGB cho phần led hông

BẢNG LINH KIỆN BÊN TRONG:

eSport 650W sử dụng Platform tiêu chuẩn do CASIC( Aerospace Science & Industry Shenzhen group) sản xuất. Platform này tương đồng với Platform từng sử dụng trên dòng Tauro M do Solytech sản xuất khi sử dụng thiết kế mạch Dual forward + Group regulated.

TẦNG SƠ CẤP VÀ THỨ CẤP

Tầng lọc nhiễu EMI (class 2) với 2 tầng lọc đầy đủ “không thiếu món gì” khi trang bị thêm thành phần chống sét MOV

BẢNG LINH KIỆN CÔNG SUẤT

VE650W eSport Gaming là 1 PSU full range vì thế Diode cầu GBU 1008(8A) được trang bị thêm 1 miếng tản nhiệt, gần đó là tụ nguồn chính Asia’X 330uF 400VDC.

Tụ nguồn Asis’X là một trong những dòng tụ chất lượng được các hãng sản xuất nguồn lớn của Đài Loan như ANDISION Taiwan dùng cho các dòng nguồn công suất lớn  với dòng Prominer GM Plus 1350W dành cho các hệ thống Mining coin chuyên dụng được giới thiệu tại Computex 2017.

Tầng PFC và PWM sử dụng loại mosfet RS20N50F(20A) . Dưới sự điều khiển của IC champion CM6805BG. Được thiết kế riêng cho thị trường Việt Nam với lưới điện ổn định 220V – 223V, và một số vùng nông thôn điện áp thấp giờ cao điểm từ 190 – 220V. VE650W với 1 mosfet RS20N50F(20A) là đảm bảo an toàn và hiệu năng cho bộ nguồn với công suất 650W.

Tầng PFC và PWM sử dụng loại mosfet RS20N50F(20A)

eSport 650W Sử dụng tổ hợp các diode xung nắn dòng đầu ra gồm có:
12V : 1x  SBM40L60PT (40A x2)
5V : 1x MBR3045CT (30A)
3,3V : 1x MBR3045CT (30A)

CHẾ ĐỘ BẢO VỆ OVP/UVP/SCP

Để đảm bảo an toàn cho hệ thống PC và các thiết bị ngoại vi khác VE65W được trang bị đầy đủ hệ thống bảo vệ IC giám sát hoạt động là loại GR8313 cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. Đường cấp trước 5Vsb được tạo ra từ IC combo EM8564A.

Hệ thống bảo vệ IC giám sát hoạt động là loại GR8313 cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. Đường cấp trước 5Vsb được tạo ra từ IC combo EM8564A.

BẢNG LINH KIỆN ĐẦU RA

Toàn bộ tụ lọc đầu ra đều đến từ hãng Asia’X với mức nhiệt độ chịu đựng tối đa là 105°C

PLATFORM MẠCH IN

Mạch in của eSport 650W tương đối sạch tuân thủ tiêu chuẩn RoHS, mạch được phủ 1 lớp keo chống ẩm

BẢNG LINH KIỆN

TEST-LAB: BÀI KIỂM TRA HIỆU NĂNG DỰA THEO KẾT QUẢ KIỂM TRA PASSMARK CỦA F14TESB-LAB CHO KẾT QUẢ NHƯ SAU:
1-Thử tải:
*Quá trình thử tải sẽ thử nghiệm chi tiết trên 10 mức tải chính (10%-100% load) cộng với 2 mức tải đặc biệt CL nhằm ép tối đa khả năng của PSU. Ngoài ra điện áp sẽ được đo trực tiếp tại mỗi đầu cấp nguồn nhằm đem lại cái nhìn tổng quan nhất về sự sụt áp trên dây dẫn

eSport 650W hoàn thành các mức tải với mức hiệu suất gần như những gì phía VSPTECH cam kết . Điện áp đường 12V được set khá cao gần chạm mức tối đa của chuẩn ATX khi không tải, nhằm “bù” lại khoảng sụt áp do thiết kế kiểu cổ điển ngây ra. Tất nhiên với “Trick” này thì khi nhảy qua mức tải CL35 điện áp đường 12V văng ngay ra khỏi tiêu chuẩn ATX. nếu có thể set xuống tầm 12.3V thì sẽ tốt hơn

Bảng DC output đo điện áp điện áp đầu ra của PSU VE650W

Hiệu suất cao nhất là 86,9% khi loading tải 40% và khi benchmark loading tải 100% hiệu suất đạt 82% tương ứng 80 Plus về hiệu năng của bộ nguồn VE650W

2-Inrush current Testing ( Dòng khởi động)

Dòng khởi động của eSport 650W đạt 46,01A

3-Transient response test ( Tải biến thiên):
Ở bài test tải biến thiên mức thay đổi cũng được tăng lên từ 10Hz lên 100Hz

3-Transient response test ( Tải biến thiên):
Ở bài test tải biến thiên mức thay đổi cũng được tăng lên từ 10Hz lên 100Hz
Đường 12V nhanh chóng vượt qua tiêu chuẩn ATX do mức điện áp ổn định đã quá sát điểm trên của chuẩn ATX

5-Hold-up time ( thời gian lưu điện)

Mức hold up time của eSport 650W chỉ khoảng 10mS. Trong phân khúc nguồn phổ thông khá ít các PSU thỏa yêu cầu về hold up time khi vấn đề về chi phí phát sinh khi trang bị tụ điện có điện dung lớn hơn

6-Earth leak current ( Kiểm tra dòng rò)

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

7- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:

Điều kiện môi trường : 38-42°C

eSport 650W sử dụng quạt làm mát BDH12025S có tốc độ tối đa khoảng 2000RPM, là loại quạt Rifle Bearing được bít kính giúp nâng cao tuổi thọ bạc đệm.

IV- Kết luận
Ở phân khúc hệ thống cần hiệu năng và công suất 650W, VSP eSport 650W mang lại hiệu suất đạt tối đa khoảng 87 88% như những gì phía VSP cam kết, Ở phân khúc này VE650W là số ít  trang bị hệ thống cáp đen mềm dẻo với 2 đầu VGA nằm trên 2 dây riêng biệt. Phần dải led RGB bên hông là sự lựa chọn đối với các đối tượng khách hàng thích trình diễn màu sắc.

Ưu điểm:
– Hiệu suất tối đa 87%  ~ @230VAC
– Hệ thống cáp đen mềm dài dễ dàng modcase hoặc dùng cho các dòng case gaming size full ATX mà không sợ ngắn hụt dây
– Quạt Rifle Bearing
– Led RGB sync (addressable) dễ dàng kết nối đồng bộ với các hệ thống hỗ trợ LED control, aura sync, hoặc LED funcition
Khuyết điểm:
– Đầu cấp nguồn 4+4 pin chỉ có 1, điều này đối với các dòng main đòi hỏi 2 đầu 4+4pin thì bị hạn chế.

– Mức hold up time của eSport 650W chỉ khoảng 10mS khá thấp. Tuy nhiên việc ở phân khúc hiệu năng từ 600 – 650W việc trang bị các tụ điện có điện dung lớn hơn để thỏa yêu cầu về hold up là vấn đề phát sinh về chi phí là giá thành sản phẩm cao hơn làm kém sức cạnh tranh của sản phẩm, trong khi với thiết kế hiện tại eSport 650W mang lại hiệu suất đạt tối đa khoảng 87 88% .
